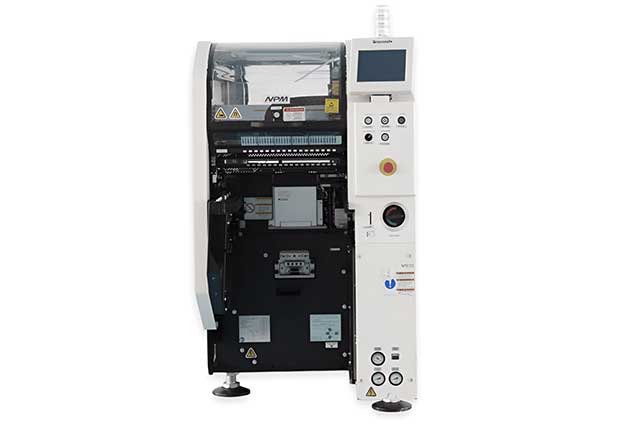

松下D3A貼片機是一款高性能的SMT（表面貼裝技術）設備，廣泛應用于電子制造業中。以下是關于松下D3A貼片機的詳細參數介紹：

 一、基本規格

機種名：松下NPM-D3A

基板尺寸：

雙軌式：L 50 mm × W 50 mm ～ L 510 mm × W 300 mm

單軌式：L 50 mm × W 50 mm ～ L 510 mm × W 590 mm

設備尺寸：W 832 mm × D 2652 mm × H 1444 mm

重量：1680 kg（僅主體，因選購件構成而異）

二、貼裝頭與速度

貼裝頭：輕量16吸嘴貼裝頭V3（每貼裝頭）

高生產模式“ON”時，最快速度可達46000 cph（0.078 s/芯片）

另有8吸嘴和2吸嘴貼裝頭配置可選，速度分別為21500 cph（0.167 s/芯片）和5500 cph（0.655 s/芯片）

最新型號：部分最新款的NPM-D3A搭載最新的輕量16吸嘴頭，速度可達92000 cph

三、貼裝精度與元件尺寸

貼裝精度（Cpk≧1）：±37 μm/芯片（高生產模式“ON”時）

對于QFP元件，精度為±30 μm（12mm～32mm）

元件尺寸：

可處理0402芯片至L6×W6×T3的元件

也可處理更大尺寸的元件，如0603芯片至L100×W90×T28

四、元件供給與編帶

編帶寬：4/8/12/16/24/32/44/56 mm

元件供給：最大68品種（4、8 mm編帶、小卷盤）

五、電源與空壓源 電源：三相AC 200, 220, 380, 400, 420, 480 V 2.7 kVA 空壓源：0.5 MPa, 100 L/min（A.N.R.）

機種名 NPM-D3A EJM-6E
基 板
尺 寸 		雙軌式 L 50 mm × W 50 mm ～ L 510 mm × W 300 mm
  單軌式 L 50 mm × W 50 mm ～ L 510 mm × W 590 mm
設 備 尺 寸 W 832 mm × D 2 652mm
貼裝頭
  		輕量16 吸嘴貼裝頭 V3（每貼裝頭）
高生產模式「ON」 		輕量8 吸嘴貼裝頭（每貼裝頭） 2 吸嘴貼裝頭（每貼裝頭）

最快速度 46 000 cph（0.078 s/ 芯片） 21 500 cph（0.167 s/ 芯片） 5 500 cph（0.655 s/ 芯片）
4 250 cph（0.847 s/ QFP）
貼裝精度（ Cpk≧1 ） ±37 μm/ 芯片 ±30 μm/ 芯片
±30 μm/ QFP □12 mm ～ □32 mm 		±30um / Q FP
元  件  尺  寸 0402 ～L 6 × W 6 × T 3 0402 芯片
～L 32 × W 32 × T 12 		0603 芯片
～L 100 × W 90 × T 28

六、其他特點

雙軌傳送帶：在一邊軌道上進行元件實裝時，在另一邊可進行基板的替換，以提高生產率并可實現異種基板的生產。

高功能與高信賴性：全面兼容CM Series的硬件，具有0402-100×90mm元件的對應能力，以元件厚度檢查和基板彎曲檢查等功能，能夠大幅度提高貼裝質量。

簡單操作：采用人性化界面設計，機種切換指示可大幅度縮短料架臺車的交換作業時間。
