為確保NPM貼片機的正常工作,延長機器使用壽命,保證操作人員的人身安全，我們對貼片機要進行定期的檢查，維護和保養，今天，托普科的小編就來跟大家聊聊松下NPM貼片機的保養方法：文章摘自NPM貼片機的保養手冊。

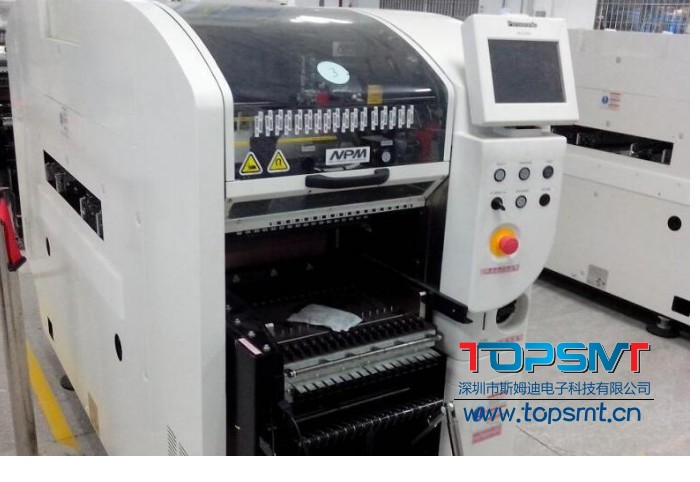

松下NPM貼片機


1. 目的：通過明確NPM貼片機的保養內容與方法，確保NPM貼片機保養及時、正確、安全的實施。

 2.適用：本手冊適用能熟練操作貼片機的SMT技術人員。

 3. 保養內容與方法

 3.1日保養（生產線作業員每天完成）



3.1.1 各壓力表確認



確認各壓力表顯示值是否在0.40-0.45MPa.



3.1.2 元件排出盒清掃



用抹布及酒精清掃元件排出盒，并把排出的料正確處理。



3.2 周保養



3.2.1 基板傳送帶清掃



用抹布及酒精清掃基板傳送位置的基板支撐工作臺



3.2.2 整體交換臺車清掃



用抹布及酒精清掃整體交換臺車的供料器安裝面及空編料帶。



3.2.3 線性照相機清掃



用無塵紙清掃線性照相機的玻璃罩及透鏡玻璃罩。



3.2.4 吸嘴座清掃



用棉簽及酒精清掃吸嘴座的吸嘴緩沖用彈簧、夾具爪壓緊用彈簧、夾具爪、過濾器、吸嘴座軸等



3.2.5 移栽吸頭真空電磁閥、Z軸馬達點檢



點檢移栽吸頭上的真空電磁閥以及Z軸馬達是否正常運行。



3.3 月保養



3.3.1 X.Y裝置清潔、注入潤滑脂



清潔X軸、Y軸線性軸承，并注入潤滑脂。



3.3.2 基板傳送帶清潔、注入潤滑脂



清潔寬度調整滾珠絲杠及寬度調整線性軸，并注入潤滑脂。



點檢基板搬送皮帶與滑輪，并清掃基板檢測感應器。



3.3.3 整體交換臺車點檢



對整體交換臺車的升降電磁閥進行點檢



這里，就簡單的介紹了一些，后期會再次進行補充的。
