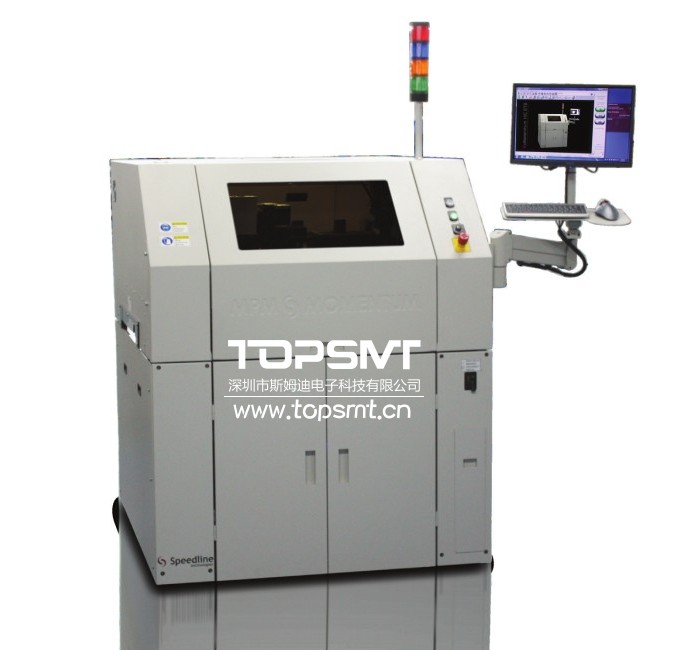

MPM Momentum BTB錫膏印刷機
MPM Momentum?BTB印刷機產品規格參數：
基板處理：
最大基板尺寸(XxY)：609.6mmx508mm(24”x20”)
最小基板尺寸(XxY)：50.8mmx50.8mm(2”x2”)
基板厚度尺寸：0.2mm(0.008")至5.0mm(0.20”),
最大基板重量：4.5kg(9.92lbs)
基板邊緣間隙：3.0mm(0.118")
底部間隙：12.7mm(0.5")標準，可配置25.4mm(1.0”)
基板夾持：固定頂部夾緊，工作臺真空,EdgeLoc(邊緣鎖定)(選件)
基板支撐方法：工作臺真空,磁性頂針,真空頂針,支撐塊,可選項專用夾具（較少工具）或者可選項Grid-Lok
印刷參數：
最大印刷區域(XxY)：609.6mmx508mm(24"x20")
印刷脫模(Snap-off)：0mm至6.35mm(0"至0.25")
印刷速度：0.635mm/秒-304.8mm/秒(0.025in/秒-12in/秒)
印刷壓力：0至22.7kg(0lb至50lbs)
模板框架尺寸：737mmx737mm(29"x29")較小尺寸模板可選
基準點類型：標準形狀基準點(見SMEMA標準),焊盤/開孔
攝像機系統：單個數碼像機-MPM已獲專利的向上/向下視覺系統
整個系統對準精度和重復精度：±12.5微米(±0.0005”)@6σ,Cpk≥2.0*
技術指標通過生產環境工藝變化來表現，這個性能數據包括了印刷速度，桌子升起和照相機移動。
實際焊膏印置：±20微米重復精度(±0.0008”)@6σ,Cpk≥2.0*
基于第三方測試系統驗證的實際焊膏印刷位置重復精度
循環時間：Momentum BTB9秒標準，Momentum HiE BTB7.5秒標準
功率要求：200至240VAC(±10%)單相@50/60Hz,15A
壓縮空氣要求：100psi@4cfm(標準運轉模式)至18cfm(真空擦拭)(7bar@5L/s至12L/s),12.7mm(0.5”)直徑管ODx9.5mm(3/8”)管線內徑
機器高度(去除燈塔)：1589.4mm(62.57")在940mm(37.0”)運輸高度
機器深度：1394mm(54.88")
機器寬度：Momentum BTB1195.4mm(47.06”)
前面最小空隙：508mm(20.0”)
后面最小空隙：508mm(20.0”)
機器重量：Momentum BTB797kg(1757lbs)
含箱重：Momentum BTB1090.5kg(2399lbs)
*Cpk值越高，制程規格極限的變化性就越低。在一個合格的6σ制程里(即，允許在規格極限內加減6個標準方差)，Cpk大于或等于2.0。Speedline保留對技術規格進行修改而不事先告知的權力。具體規格請向廠方咨詢。
MPM Momentum?BTB印刷機產品特點
通過靈活配置，優化生產率
Momentum BTB優化了廠商雙通道產線的利用率和工廠空間的利用。而且單臺機器可以隨需求的變化，很容易地重新部署?？膳渲么┧髠魉瓦x項。
較小空間和較少投資獲取更多產量
Momentum BTB特有比標準Momentum平臺更小的占地面積。背靠背配置提供雙通道印刷方式，它增加了產量，卻不會大量增加設備的總占地面積。例如,雙通道產線而不是傳統的雙側流回產線可以大大降低資金要求。雙通道印刷方式比單通道配置能夠為每平方占地面積帶來更高的產量，還能在單條SMT產線內靈活印刷多種產品，例如，頂面和底面、同面或者母/女基板。
擁有MPMMomentum BTB，您仍然能夠獲得所有經過驗證的Momentum平臺遠近聞名的重復精度和性能。大多數Momentum系列的功能和選項在Momentum BTB上也能實現。包括我們強大的Benchmark軟件，EnclosedFlow印刷系統，MPM的‘細間距印刷解決方案’，模板擦拭和清洗選項，例如基于溶劑的RapidClean，強大的視覺和印刷驗證系統選擇，而且MPMMomentum BTB印刷機為平衡產線提供兩種不同產量配置，具有出色的靈活性。
